Hallo,
ich stelle hier nach und nach Infos und Dateien über den Bau von dem "THE!BEAST" ein.
Ein 3D Drucker, den ich selber entwerfe und der die Abmessungen von 1000x550x500mm hat.
Somit wären also auch XL/XE/ST Gehäuse möglich.

Alle Teile sind unter OpenScad erstellt worden.
STL Dateien gibt es auf Anfrage.

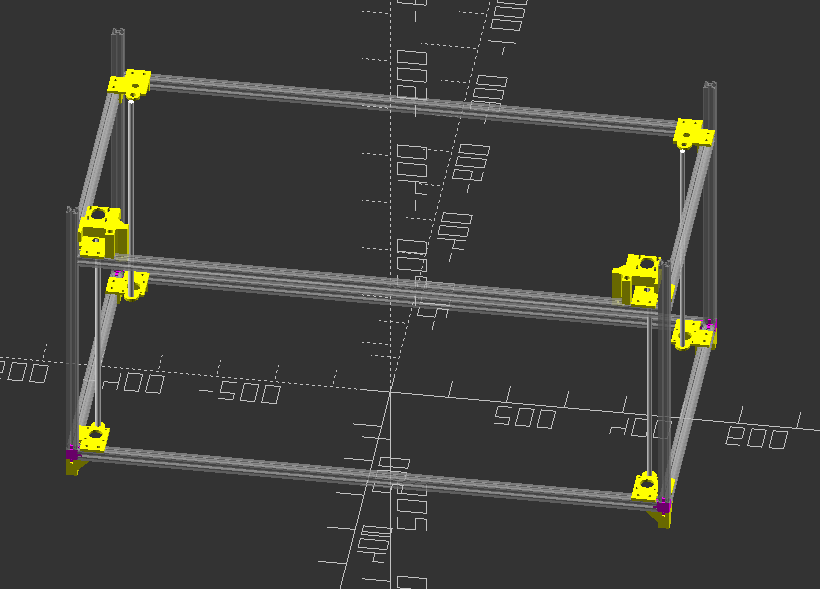

Eine bisherige Übersicht des Druckers (not up2date):

Falls Fragen, bitte fragen!

[mega-hz]

Heiligabend war es soweit:

Habe die knapp 3m langen Zahnriemen eingefädelt und gespannt.
Dann ein BigTreeTech Octopus V1.1 Board mit DRV8825 Steppern versehen, Marlin installiert und
per Octoprint den Drucker in X und Y das erste Mal fahren lassen!
Wow, wie schnell und leise der ist!
G00 X860 Y385 F40000 !
Da denkt man, "gleich hebt der ab!"

Weiter gehts, Endschalter-Halterungen erstellen... (Da kommen CherryMX Taster rein!)

[mega-hz]

So, für X und Y sind die Halter in OpenScad designed und gedruckt.
Cherry Taster eingsetzt und verbaut.
Funktioniert prima!
Weiter gehts mit den Z-Endstops...
