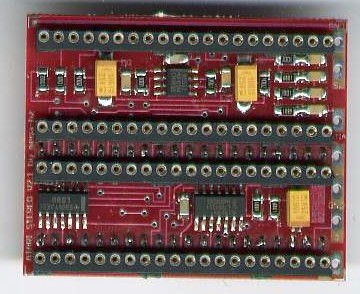

Stereo Erweiterung rev.2.1

Eine weitere Stereo Erweiterung für den XL/XE?

Ja, die gibt es nun.




Was ist anders oder besonders an dieser Erweiterung?



Sehr geringe Platinenabmesungen von nur 55x45mm,

integrierter Vorverstärker mit Klanganpassung (Bassanhebung),

sehr sauberer Klang an der Stereoanlage durch Verwendung von guten Operationsverstärkern,

Knackfreie Mono/Stereo Umschaltung durch Analog-Schalter IC,

automatische Stereo Umschaltung bei Zugriff auf den 2. Pokey (Schalter kann entfallen),

GTIA Sound wird auch über den Vorverstärker mit eingeschliffen,

fertig bestückte und getestete Platinen!

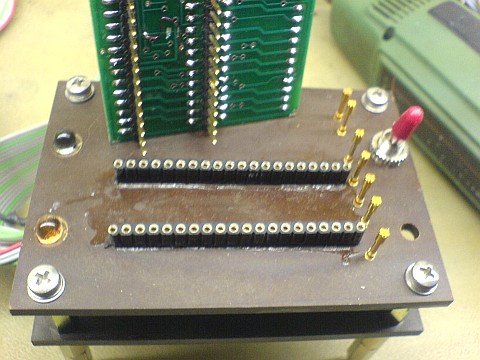

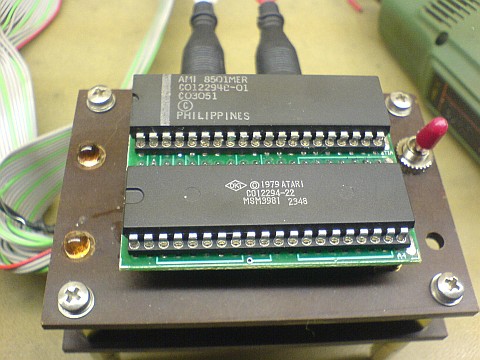

Hier der Tester um die Platinen ohne Lötarbeiten testen zu können:

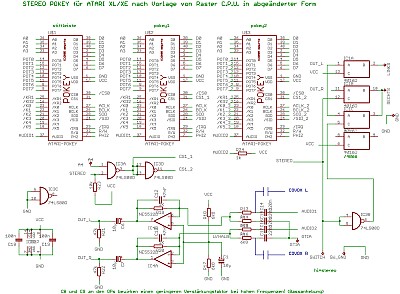

für technisch Interessierte hier der Schaltplan der Erweiterung:

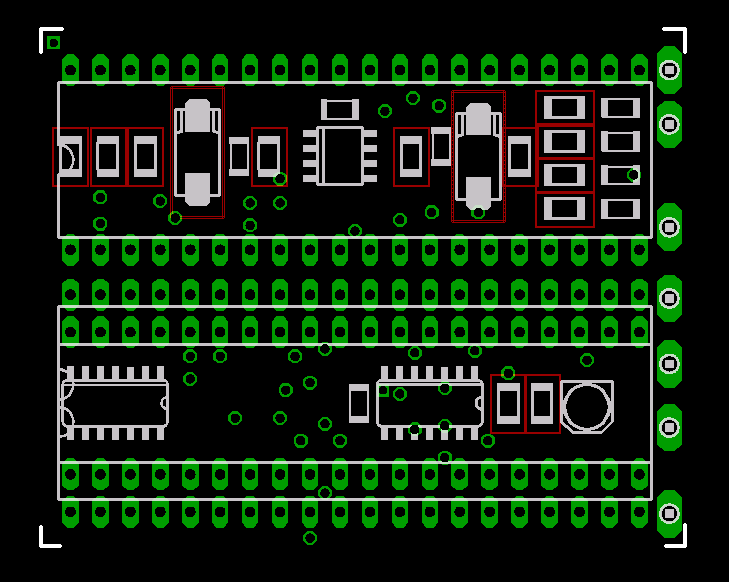

hier noch das Layout:

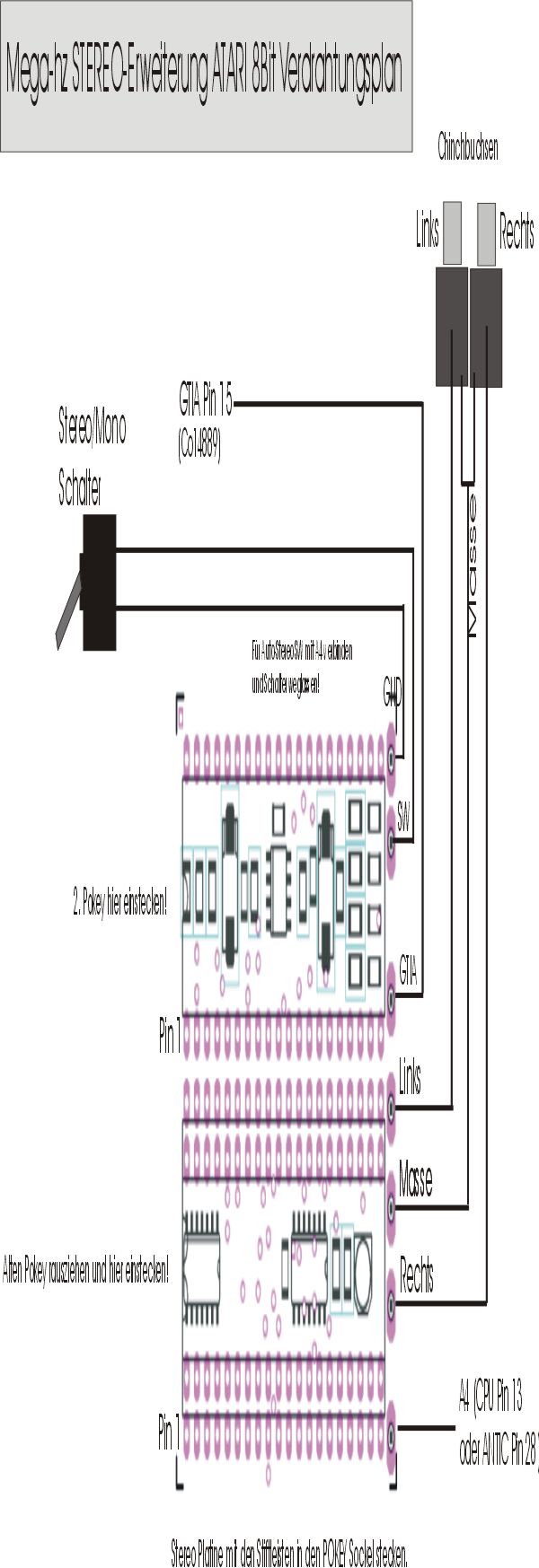

und hier der Verdrahtungsplan:


Der Einbau ist relativ einfach:

Den POKEY aus dem XL aus der Fassung nehmen,

die Stereoplatine in die POKEY Fassung einstecken,

den alten POKEY in die Platine an unterer Position und den 2. POKEY in die obere Position stecken.

An den Anschluss „A4“ kommt ein Kabel zu CPU Pin 13 oder ANTIC Pin28.

Die Anschlüsse L,GND und R sind die Audioausgänge.

Der Anschluss GTIA bekommt ein Kabel zu Pin 15 des GTIA Chips, aus diesem kommt ausser der Tastaturklick bei einigen Demos auch Musik heraus!

Der Anschluss SW (wie Switch /Schalter) geht entweder an einen Schalter oder an A4!

Mit dem Schalter kann man dann manuell auf MONO/STEREO schalten, per „A4“ schaltet die Platine automatisch auf Stereobetrieb.

Es kann sein, daß ein Kondensator (Elko) in der Nähe des POKEY-Sockels zu hoch ist, diesen kann man auslöten und entweder auf die Seite legen und anlöten oder von der Unterseite der XL Platine wieder anlöten.

Beim 600XL und beim 1200XL sollten keine Huckepack-OS-EPROMs verbaut werden, da diese sonst zu hoch wären und gegen die Stereoplatine stossen würden.

XE User mit eingelöteten POKEY müssen diesen leider auslöten und eine IC-Fassung einlöten! In diesem Falle sollte ausnahmsweise eine LO-Cost Fassung mit Federkontakten eingelötet werden, da die Stiftleisten der Stereo Erweiterung für diese ausgelegt sind.

Alternativ biete ich allen NICHT-LÖTLERn kostengünstig an, den POKEY zu sockeln und die Stereo Erweiterung auch einzubauen.



Noch ein Hinweis: ein 2. POKEY gehört nicht zum Lieferumfang!

Diesen gibt es z.B. bei BEST ELECTRONICs mit der Nummer CO12294 / 137430 in den USA.

Gegen einen Aufpreis von 10€ könnte ich einen POKEY anbieten, solange mein Vorrat noch reicht.







Hier ist die SELFDEMO, gut zum testen des Stereosounds!

Und HIER die „BEEPèm All Demo, gut um den GTIA Sound zu testen!



Preis: 17€ inkl. Versand (in DE).

Bestellungen & weitere Fragen bitte per email an:  mega-hz(no-spam)@t-online.de              (no-spam) in der adresse entfernen!

In der Betreffzeile bitte BESTELLUNG STEREO eingeben!
