Stereo Erweiterung rev.1.2

Diese Stereoerweiterung ist noch immer bis auf weiteres ein Prototyp!

Da die Größe der Platine und die vielen Bauteile sowie die Bestückungszeit den Preis hochtreibt und die Nachfrage nicht da war,

wird diese Stereo Erweiterung wohl nicht in Serie gehen und ist auch bis auf weiteres nicht verkäuflich.

Folgende Merkmale hat diese Erweiterung:

Stereo Betrieb mit 2 POKEYs,

Vorverstärker mit Klanganpassung,

4 COVOX DA-WANDLER

SIO-SOUND schaltbar,

GTIA SOUND schaltbar,

jeden COVOX Kanal einzelnd schaltbar

POKEY Audio-Out schaltbar.(Alles softwaremäßig schaltbar!)

Kompatiblitäts-Modus (Setzt alle Bereiche wieder auf normal Zustand)

zweite Serielle Schnittstelle mit MAX232 Pegelwandler!

Voll ausdekodierte Adressbereiche:

D200-D20F: POKEY1

D210-D21f: POKEY2

D220-D223: COVOX KANÄLE 1-4

D2FF: Konfigregister

Platinengröße: 80x85mm

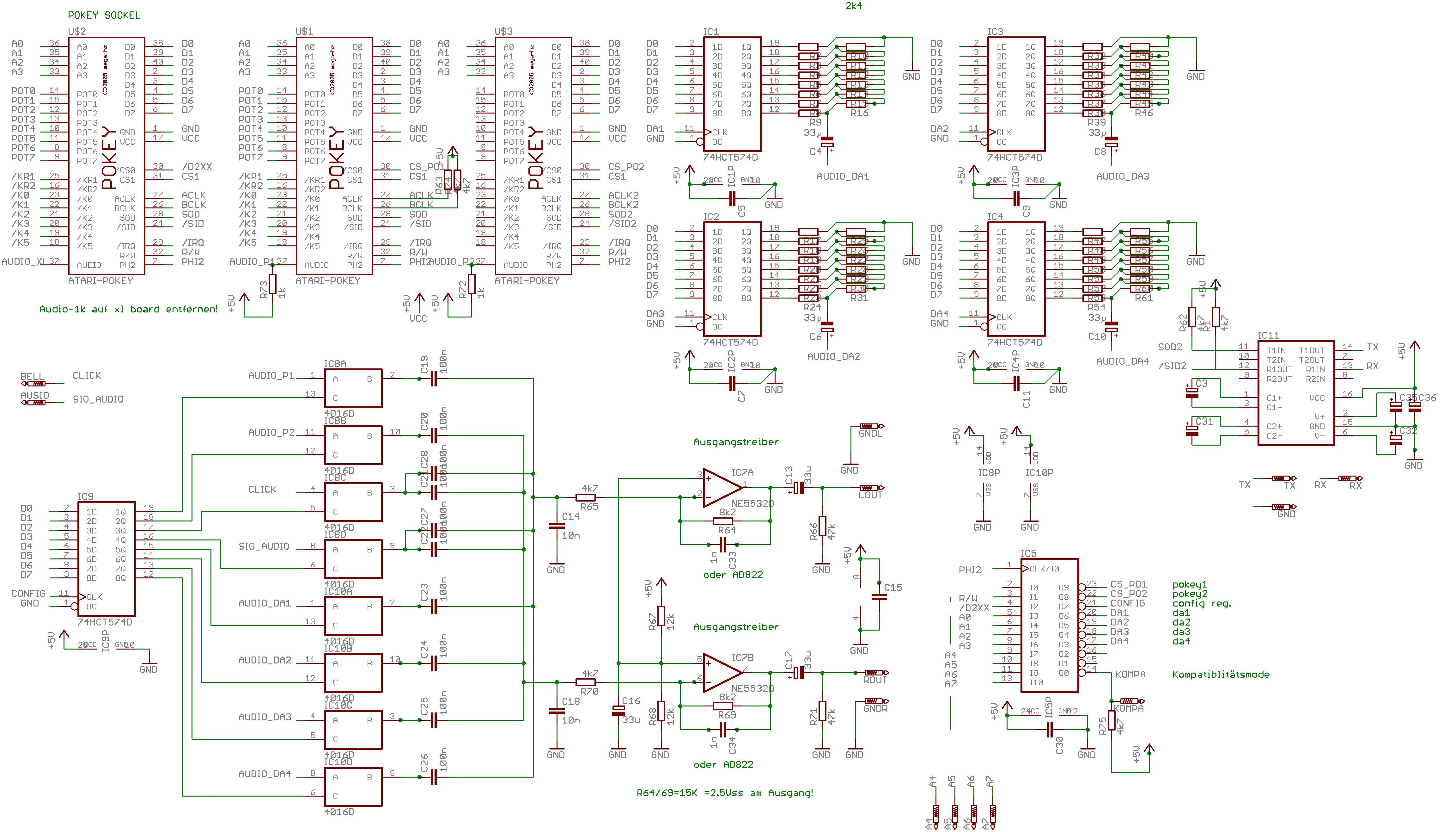

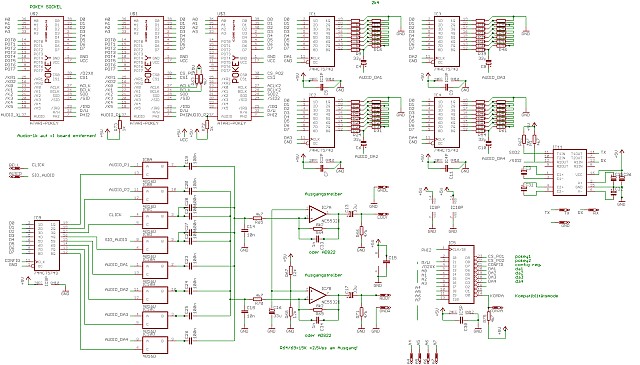

hier noch der Schaltplan und das Layout: (klick aufs Bild für größere Auflösung)

Weiterhin viel Spass und Anregungen zum basteln am A8!
