AbbucSioConnectorBoard
Damit man
Geräte wie Floppys, SIO2SD,SIO2USB uvm.
auch direkt per RJ45 oder 15pol SUB-D Kabel anschliessen
kann,
habe ich noch
kleine Platinen hergestellt, welche die originale SIO Buchse am Gerät ersetzen.
So bekommt
man nebenbei auch gleich eine SIO Buchse für das ASCB oder das ASCB-Mini!
Der Einbau gestaltet sich recht einfach:
SIO Buchse aus dem Gerät auslöten,
Adapterplatine mittels 13 Stiften/Drahtenden da
einlöten, wo die SIO Buchse saß, ggf. noch mit 2 Schrauben befestigen, fertig.
Zu beachten ist eigentlich nichts weiter, ausser: Diese Adapter sind für Endgeräte gedacht, also
nicht für die Rechner!
-
Mini PCB RJ45 als SIO Buchsen Ersatz
-
SIO

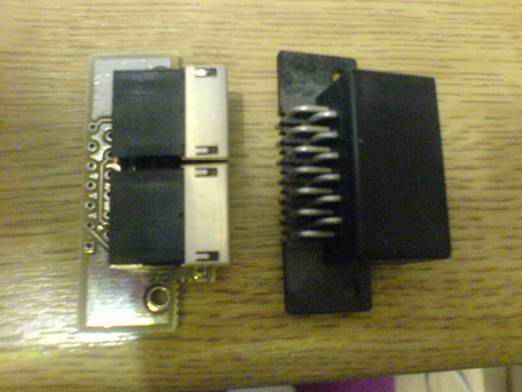

Buchse auslöten, die RJ45 PCB
-
Da einlöten,
wo die SIO Buchse war
-
Und

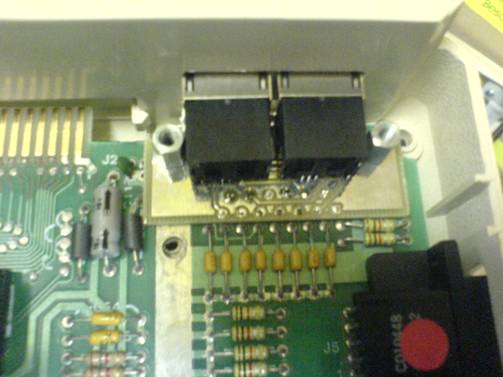

schon schauen 2 RJ45 Buchsen
-
Aus
dem Gerät (z.B. 1050) heraus!
-
Mini PCB SUB-D15 als SIO Buchsen Ersatz
-
SIO
Buchse auslöten, die RJ45 PCB
-
Da
einlöten, wo die SIO Buchse war
-
Und

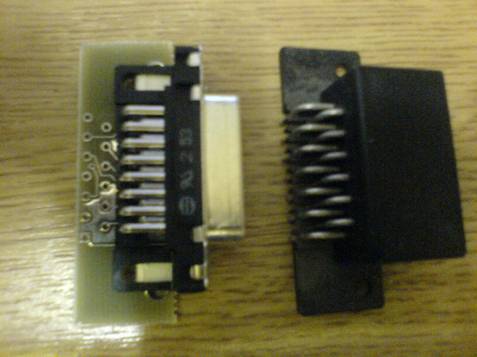

schon schaut da die 15pol SUB-D Buchse
-
Aus
dem Gerät (z.B. 1050) heraus!

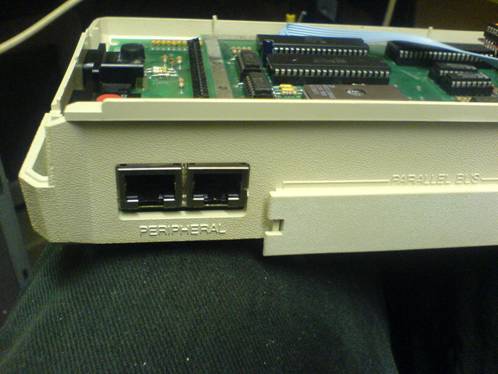

Ein Beispiel welches einen
600XL mit SIO-Buchsen Ersatz zeigt:
Kostenpunkt der Adapter
Platinen inkl. 2xRJ45 oder 1x 15pol SUB-D: 4€ plus 3.90€ porto.
Bestellhinweise siehe ASCB
Seite….
-
